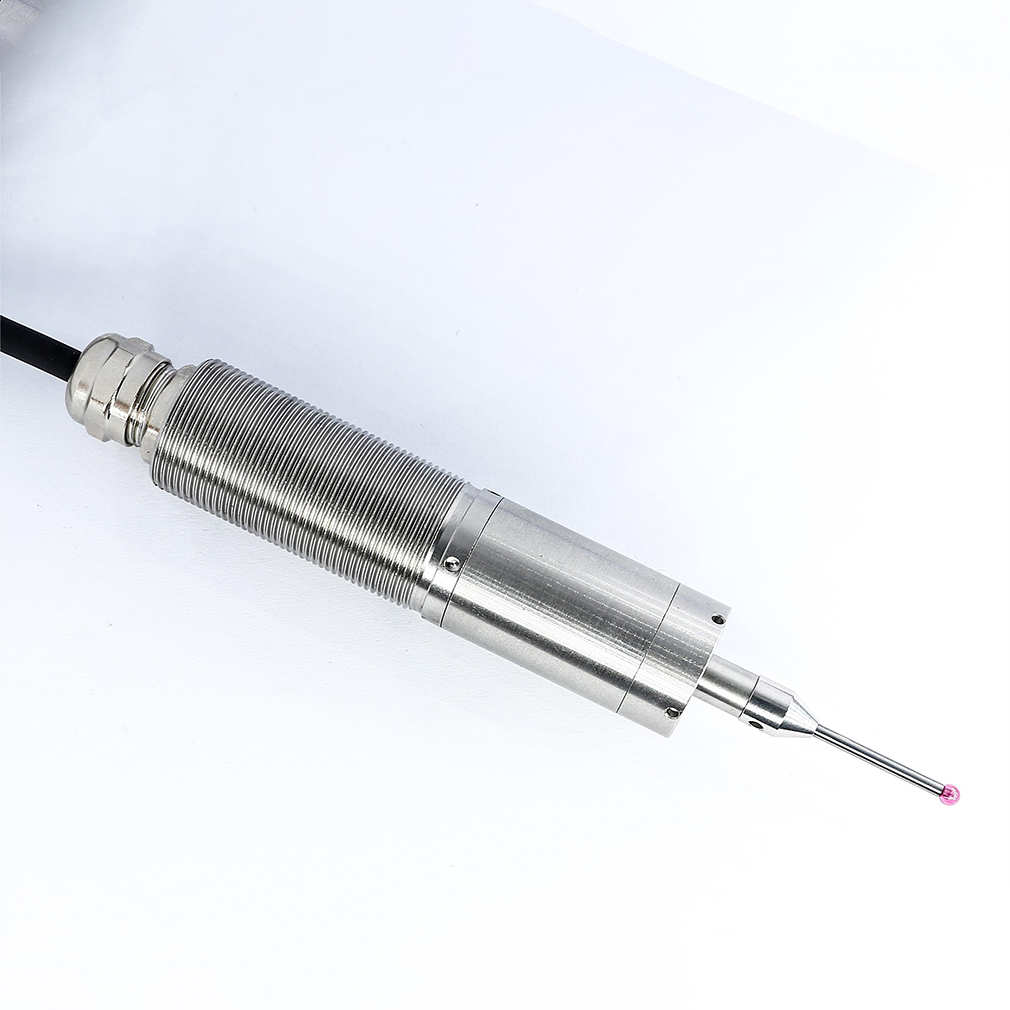

HOP20有线测头自动3D检测寻边器加工中心CNC在数控加工中心、铣床、磨床等设备上，有线测头可以在加工前对工件进行自动找正，还能对刀具的长度、直径、磨损等参数进行实时检测，当刀具出现问题时及时报警或进行刀具补偿，以确保加工精度。

测头应用

1.用于排刀式车床，磨床，雕刻机
2.批量零件加工监控，不间断自动抽检
3.自动快速分中/找正，修正夹具或工伴定位偏差
4.速定位端面坐标零点设置
5.监控并补偿刀具磨损保证零件加工精度
6.减少加工过程人为因素对精度的影响使操作更简单快捷
7.快速探测判断工件状态
8.大幅度降低零件报废率和返工率
9.高光倒角更均匀对称

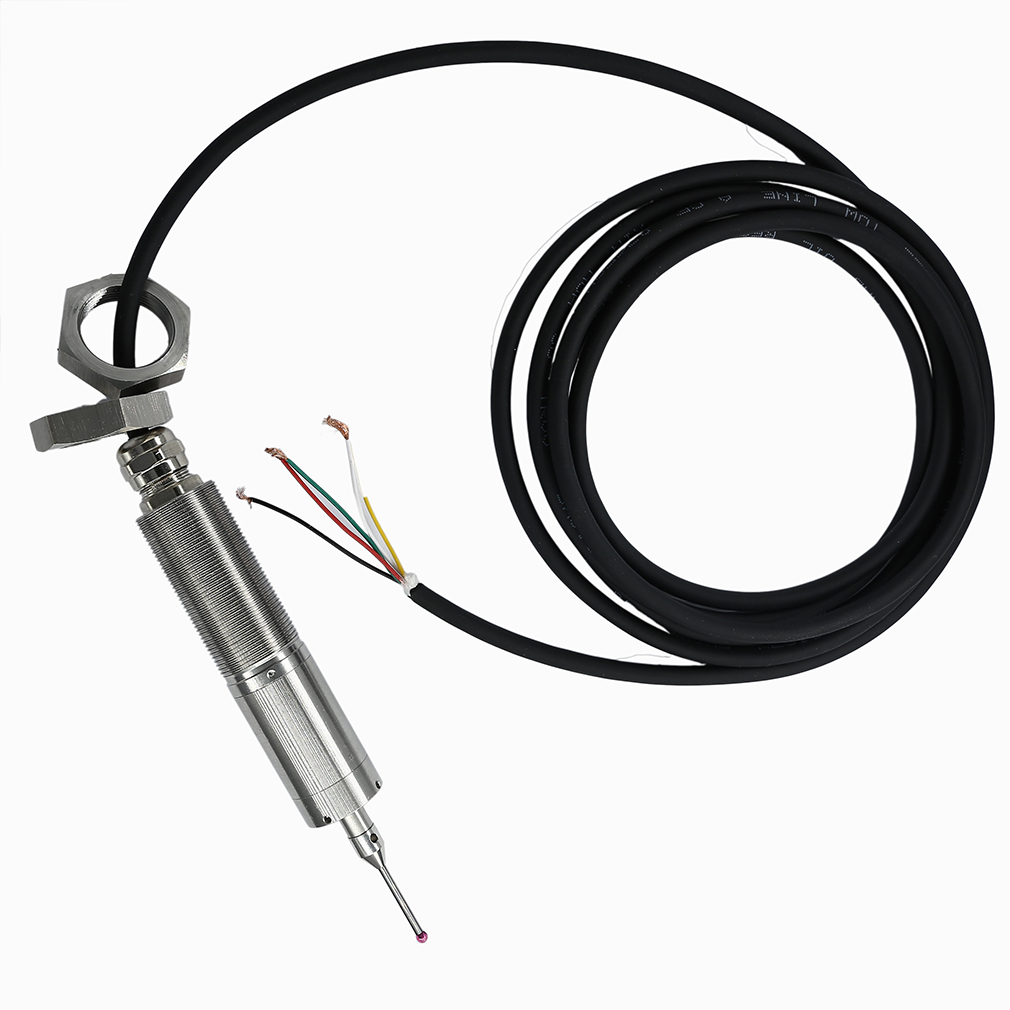

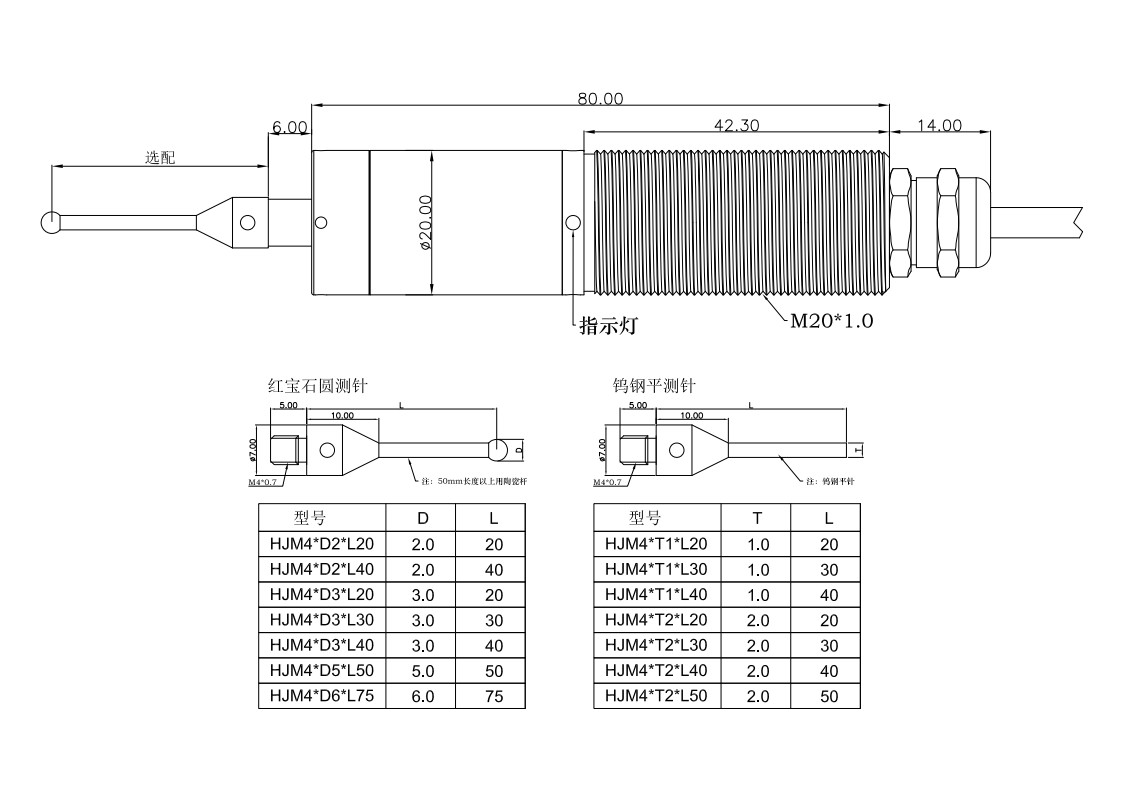

尺寸图和接线定义

1.红色：24V+电源

2.黑色:OV-电源

3.黄色：信号（常闭）

4.绿色：信号（常闭）

5.白色：信号公共端

备注：绿色线和黄色线两组信号避免同时接入系统使
用，请将多余线束良好绝缘，避免短路

注意事项
1.确认机床SKIP信号IO电压状态
2.为保证测头精度,安装使用时轻拿轻放
3.安装时请按照电路图正确安装
4.测头防油防水,但应避免切屑油液直接对着测头高压喷洒|
5.使用环境恶劣时,为保证测量精度,请经常用酒精擦拭测针红宝石

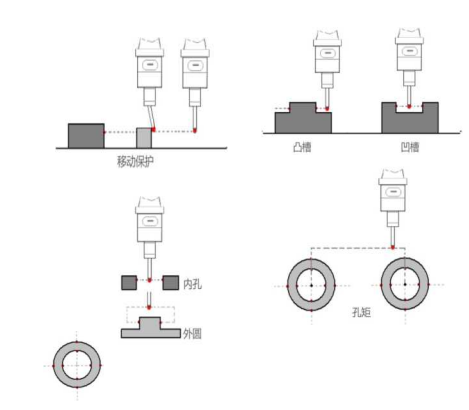

工件测量

      测头移动保护                             凸台/凹槽测量                                凸典/凹湘宽度测量

      内角/外角测量                            内孔/外圆测量                                孔中心距测量

      长、宽、高测量

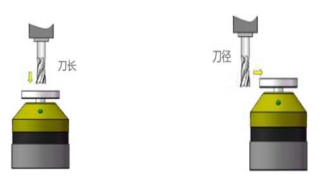

刀具测量：

刀具长度测量

刀具半径测量

刀具磁员检测

零点设置及打印输出：

自动设定坐标系零
