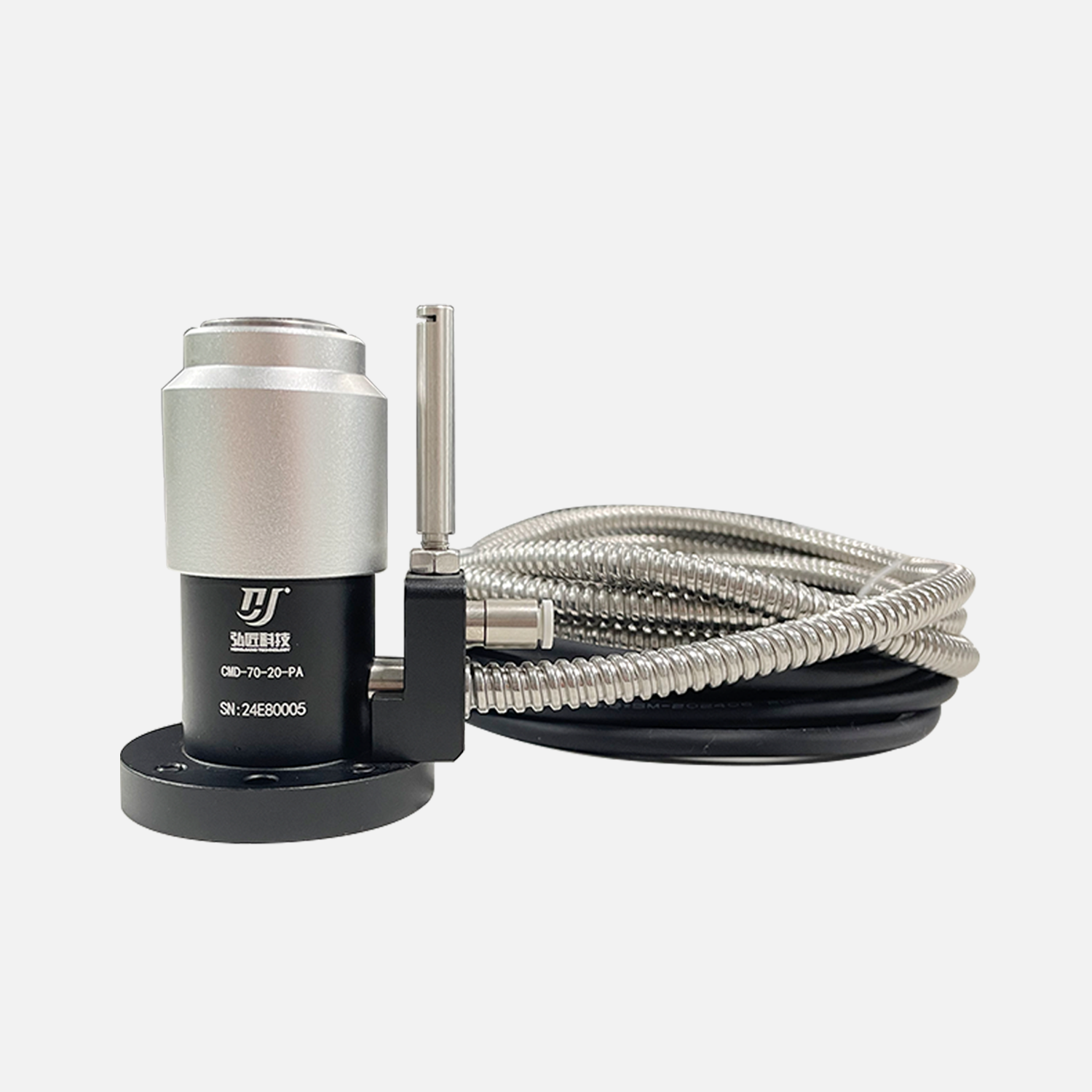

CMD‑70‑20‑PA 对刀仪核心利用高精度开关测头与硬质合金四面体探针接触触发，将位移转化为电信号，传输至数控系统计算刀具长度、直径等参数并进行自动补偿，通过高精度接触测量、多系统兼容及快速测量能力，显著提高对刀效率与加工精度，尤其适用于频繁换刀、批量生产的数控加工场景。其在自动补偿、磨损监测方面的功能，可有效减少废品率，延长刀具寿命，提升整体加工稳定性。

              产品特点

1.防尘防水结构，在冷却液、铁屑飞扬的条件下仍具

有很好的耐久性。

2.因对刀仪无需内置放大器

3.所以不会因对刀仪所处部位的温度、电源电压波动

造成偏差。

4.可直接向.、程序(.输入，所以性价比较好。

5.超行程时可发报警信号。

6.刀具突出的尖角直接接触加工尺寸相关工具尖端，

测知其位置、尺寸、输出信号，所以与激光和通电

式通过光量和电量换算间接求出平均数值（计量、输

出)方式相比，精度高。缺点：不能在刀具高速运转

 过程中测量。

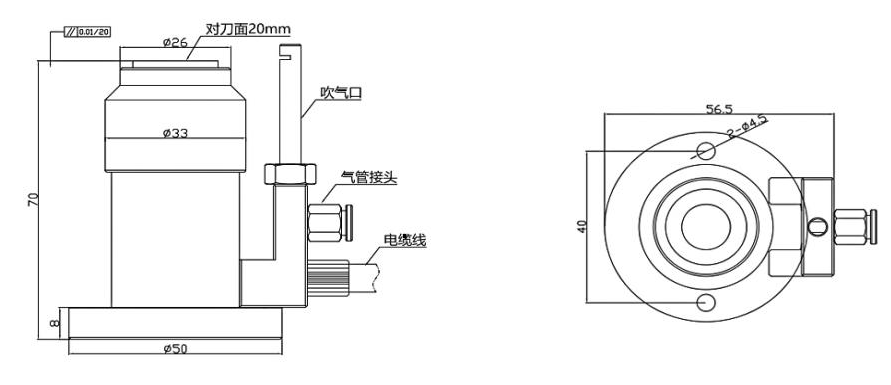

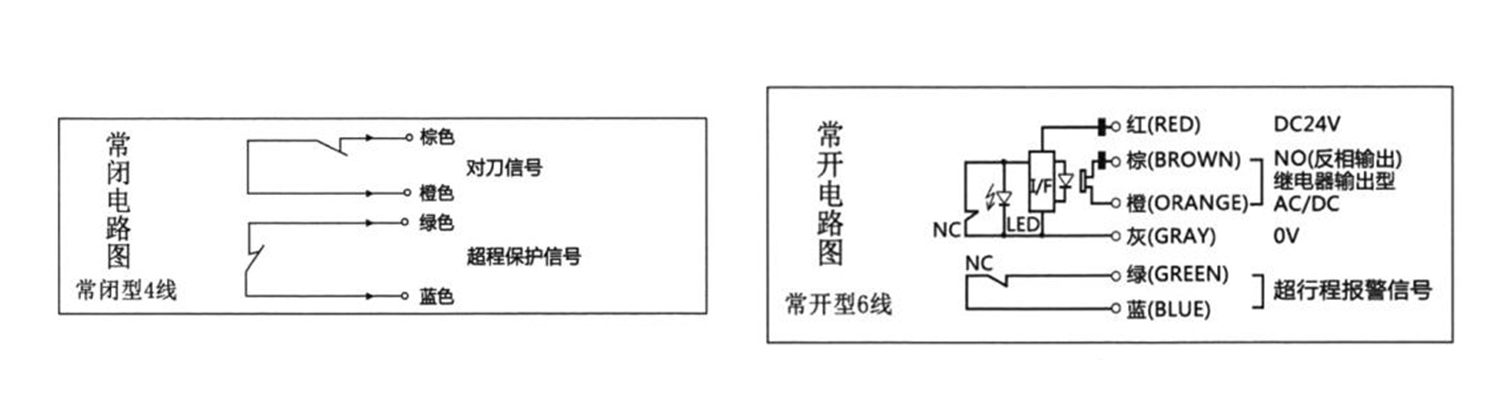

产品尺寸图/电路图

功能简述：

1.结构紧凑，安装方便，占用机床平台空间少

2.减少人为对刀误差，使操作更简单快捷

3.刀具长度

4.刀具磨损测量及破损检测

5.提高加工自动化

6.提高加工精度


          CMD-70-20-PA测头技术参数
